Convertitore ADC analogico-digitale a 200 kbps a 16 bit con interfaccia SPI per acquisizione di dati industriali di precisione
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Produttore: | Dispositivi analogici (Maxim) | Numero di parte: | MAX1162BEUB+T |
|---|---|---|---|
| Pacchetto/custodia: | MSOP a 10 pin (uMAX) | Risoluzione: | 16 bit |
| Frequenza di campionamento: | 200 ksps | Rifornimento analogico: | +5 v |
| Rifornimento di Digital: | da +2,7 V a +5,25 V | Intervallo di ingresso: | 0 V - VREF |
| Larghezza di banda introdotta: | 4 MHz | Interfaccia: | SPI, QSPI, microfili |
| Corrente di alimentazione: | 2,75 mA a 200 ksps, spegnimento 0,1 uA | Codice data: | 19+ |
| Tipo di montaggio: | Montaggio superficiale | Stato delle scorte: | In magazzino |
| Evidenziare: | ADC a 16 bit,Convertitore analogico-digitale a 200 kSPS,Interfaccia SPI ADC |
||

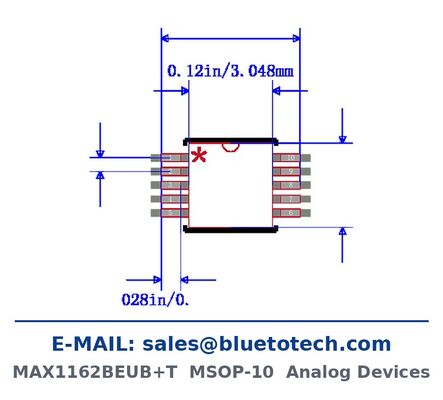

MAX1162BEUB+T ADC a 16 bit 200ksps in MSOP a 10 pin · E-MAIL: sales@bluetotech.com
ADC a 16 bit, 200ksps in MSOP a 10 pin
Il MAX1162BEUB+T è un ADC a 16 bit a successione approssimata di Analog Devices (Maxim) che campiona fino a 200ksps da un'unica alimentazione analogica di +5V. Un'alimentazione digitale separata da +2,7V a +5,25V consente l'interfacciamento diretto con logica a 3,3V senza traslatori di livello, e l'ingombro MSOP a 10 pin mantiene il convertitore vicino al sensore.
L'amplificatore track-and-hold interno accetta segnali fino a una larghezza di banda di ingresso di 4MHz nell'intervallo da 0 a VREF. Lo spegnimento automatico e un rapido risveglio di 1,1us riducono la corrente di alimentazione a 140uA a 10ksps e 0,1uA in shutdown, adatto per strumenti alimentati a batteria e front-end industriali multiplexati.
Caratteristiche principali
- Risoluzione a 16 bit senza codici mancanti
- Throughput di 200ksps da un'unica alimentazione analogica di +5V
- Livello logico regolabile da +2,7V a +5,25V per interfacciamento diretto a 3,3V
- Intervallo di tensione di ingresso da 0 a VREF con track and hold interno
- Larghezza di banda di ingresso di 4MHz, interfaccia seriale compatibile SPI/QSPI/MICROWIRE
- Basso consumo: 2,75mA a 200ksps, 140uA a 10ksps, 0,1uA in power-down
- Rapido risveglio di 1,1us dallo shutdown
- Piccolo package MSOP a 10 pin
Specifiche tecniche
| Produttore | Analog Devices (Maxim) |
| Codice articolo | MAX1162BEUB+T |
| Package / Case | MSOP a 10 pin (uMAX) |
| Risoluzione | 16 bit |
| Frequenza di campionamento | 200 ksps |
| Alimentazione analogica | Alimentazione singola +5 V |
| Alimentazione digitale | Da +2,7 V a +5,25 V, livello logico regolabile |
| Intervallo di ingresso | Da 0 V a VREF |
| Larghezza di banda di ingresso | 4 MHz |
| Interfaccia | Compatibile SPI, QSPI, MICROWIRE |
| Corrente di alimentazione | 2,75 mA a 200 ksps, 0,1 uA in shutdown |
| Codice data | 19+ |
| Tipo di montaggio | Montaggio superficiale |
Applicazioni tipiche
Ingressi analogici per controllo di processo industriale e PLC, strumenti portatili e alimentati a batteria, moduli di acquisizione dati, catene di segnale di trasduttori e sensori, monitor medici e qualsiasi front-end multiplexato a 16 bit che necessiti di un piccolo ADC SPI.
Disponibilità, imballaggio e preventivo
MAX1162BEUB+T è disponibile in stock nell'imballaggio originale con codici data 19+ e piena tracciabilità. Gli ordini vengono spediti in nastro e bobina di fabbrica con essiccante, imballati in cartoni per esportazione.
Invia il tuo BOM o la quantità e il prezzo desiderati, i tempi di consegna e i costi di spedizione verranno confermati nello stesso giorno lavorativo. I campioni possono essere organizzati per test di qualifica.
E-MAIL: sales@bluetotech.com
Si prega di indicare il codice articolo esatto e la quantità richiesta al momento della richiesta. Quantità minima d'ordine: 10 pezzi.
