ADC Analogico-Digitale a 16 bit 100ksps con Uscita Parallela

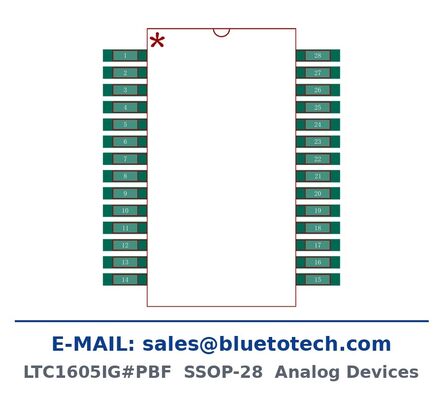

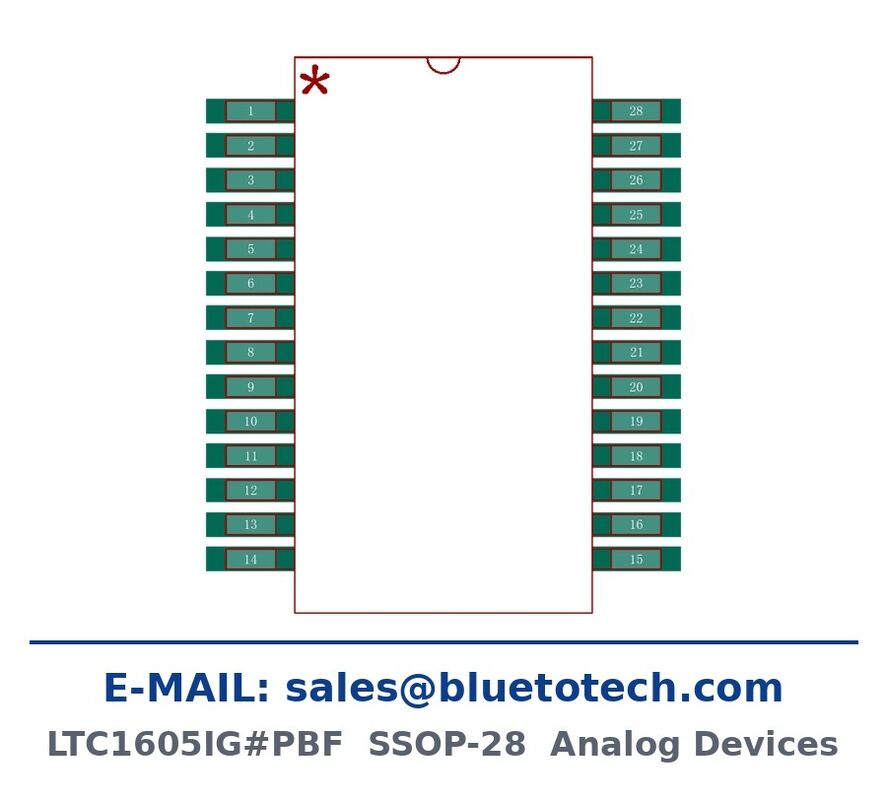

LTC1605IG#PBF ADC a campionamento a 16 bit 100ksps in SSOP-28 · E-MAIL: sales@bluetotech.com

ADC a campionamento a 16 bit, 100ksps con ingresso bipolare 10V

Il LTC1605IG#PBF è un convertitore analogico-digitale a campionamento da 16 bit, 100ksps di Analog Devices (Linear Technology) che funziona con un singolo alimentatore da 5V e consuma solo 55mW tipici. Sample-and-hold, riferimento di precisione, convertitore a successive approssimazioni a capacità commutata e clock interno calibrato sono tutti integrati, il che mantiene il front-end analogico in un unico package più alcune parti di disaccoppiamento.

L'intervallo di ingresso è lo standard industriale più o meno 10V, quindi sensori industriali, loop 4-20mA con resistore di rilevamento e catene di segnale bipolari possono essere collegati senza spostamento di livello aggiuntivo. L'accuratezza DC è garantita a più o meno 2.0LSB INL massimo con 16 bit senza codici mancanti su tutta la temperatura, e 86dB tipici di SNR coprono le esigenze di misurazione AC.

Caratteristiche principali

• Risoluzione a 16 bit, frequenza di campionamento 100ksps, garantiti senza codici mancanti
• Alimentatore singolo da 5V con solo 55mW di dissipazione di potenza tipica
• Intervallo di ingresso bipolare di più o meno 10V
• Non linearità integrale più o meno 2.0LSB massimo
• 86dB tipici di rapporto segnale-rumore
• Riferimento interno o esterno, clock sincronizzato interno
• Uscita parallela a 16 bit o a due byte compatibile con microprocessore con segnale BUSY
• Package SSOP a 28 pin, seconda sorgente migliorata per ADS7805 e AD976

Specifiche tecniche

Applicazioni tipiche

Acquisizione dati industriale e ingressi analogici PLC, strumentazione e analisi spettrale, ricevitori loop 4-20mA, apparecchiature mediche e di test, monitoraggio della qualità dell'energia e dell'energia, e qualsiasi catena di segnale bipolare da 10V che necessiti di un convertitore parallelo a 16 bit.

Disponibilità, imballaggio e preventivo

LTC1605IG#PBF è disponibile nell'imballaggio originale ADI (Linear Technology) con codici data 23+ e piena tracciabilità. Gli ordini vengono spediti in tubi antistatici con essiccante, imballati in cartoni per l'esportazione.

Invia il tuo BOM o la quantità e il prezzo desiderati, il tempo di consegna e i costi di spedizione vengono confermati nello stesso giorno lavorativo. I campioni possono essere organizzati per test di qualifica.

E-MAIL: sales@bluetotech.com
Si prega di indicare il numero di parte esatto e la quantità richiesta al momento della richiesta. Quantità minima d'ordine: 10 pezzi.
