Driver IC per autoveicoli LQFP-64 qualificato AEC-Q100 con interfaccia CAN FD e LIN

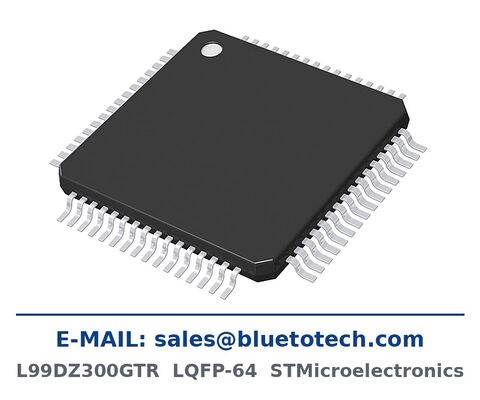

L99DZ300GTR IC driver per zona porta anteriore automotive in LQFP-64 · E-MAIL: sales@bluetotech.com

Dispositivo porta anteriore automotive con CAN FD e LIN

Il L99DZ300GTR è il corrispondente per la porta anteriore della famiglia di zone porta di STMicroelectronics: un dispositivo LQFP-64 che combina le interfacce bus, la gestione dell'alimentazione e lo stadio di uscita dell'attuatore di un modulo porta anteriore. Sono integrati entrambi i livelli fisici CAN FD e LIN, quindi lo stesso hardware serve un nodo gateway zonale e un nodo porta LIN convenzionale senza un secondo transceiver sulla scheda.

Lo stadio di uscita è dimensionato per una porta anteriore completamente caricata. Due grandi half bridge coprono il sollevamento del finestrino e il fermo, con una corrente nominale di 7,5 A a 100 mOhm e 6 A a 150 mOhm, seguiti da due half bridge da 3 A a 300 mOhm e due half bridge da 0,5 A a 1600 mOhm per gli assi degli specchietti, la piegatura degli specchietti e piccoli attuatori. Un driver high-side configurabile fornisce fino a 1,5 A a 300 mOhm o 0,35 A per carichi di illuminazione e maniglie. Il dispositivo è qualificato AEC-Q100 e segnala guasti di circuito aperto, cortocircuito e termici al controller del modulo.

Caratteristiche principali

• Dispositivo porta anteriore automotive che integra CAN FD, LIN e lo stadio di uscita dell'attuatore
• 1 half bridge per carico da 7,5 A (RDS(on) 100 mOhm) e 1 half bridge per 6 A (150 mOhm)
• 2 half bridge per carico da 3 A (300 mOhm), 2 half bridge per carico da 0,5 A (1600 mOhm)
• 1 driver high-side configurabile fino a 1,5 A (300 mOhm) o 0,35 A
• Livelli fisici CAN FD e LIN integrati per nodi porta zonali e convenzionali
• Qualificato AEC-Q100 con segnalazione diagnostica completa
• Package LQFP-64 per layout compatti di moduli porta anteriori
• Copre carichi di sollevamento finestrino, fermo, piegatura specchietti e assi specchietti in un unico dispositivo

Specifiche tecniche

Applicazioni tipiche

Moduli di controllo porta anteriore, nodi body zonali con backbone CAN FD, azionamento sollevamento finestrino e fermo, controllo piegatura specchietti e assi specchietti, attuatori illuminazione porta e maniglie, e piattaforme in migrazione da porte solo LIN ad architettura CAN FD.

Disponibilità, Imballaggio e Preventivo

L99DZ300GTR è disponibile in imballaggio originale ST con codici data 25+ e piena tracciabilità. Gli ordini vengono spediti in nastro e bobina di fabbrica con essiccante, imballati in cartoni per l'esportazione.

Invia il tuo BOM o la quantità e il prezzo desiderati, il tempo di consegna e i costi di spedizione verranno confermati nello stesso giorno lavorativo. I campioni possono essere organizzati per test di qualifica.

E-MAIL: sales@bluetotech.com
Si prega di indicare il codice articolo esatto e la quantità richiesta al momento della richiesta. Quantità minima d'ordine: 10 pezzi.
